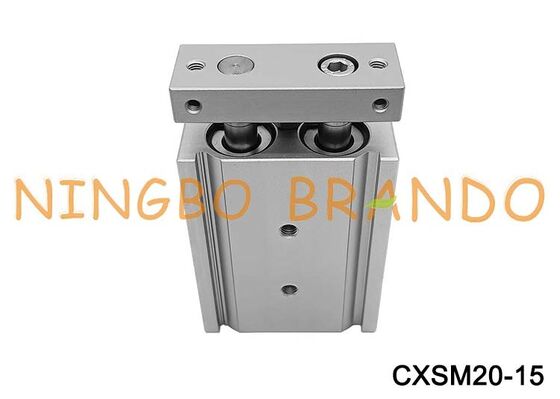

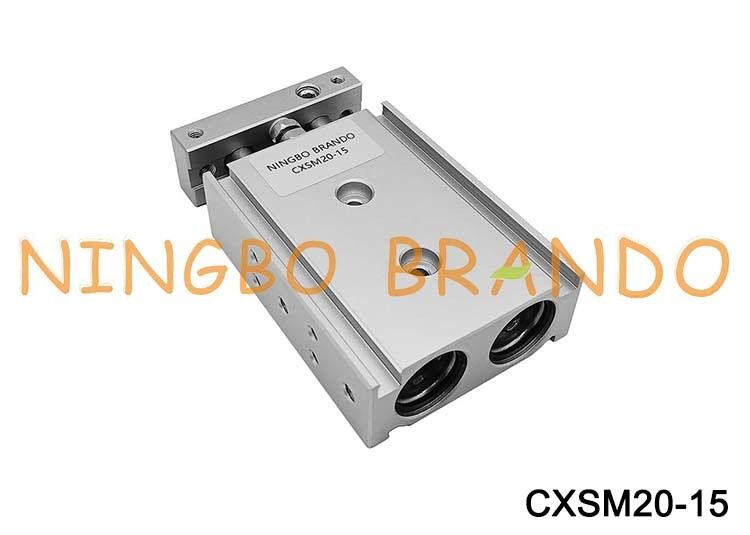

Name: SMC Tip CXSM20-15 Pnömatik Silindir CXS Serisi
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Ana sayfa Ürünler Air Pnömasilindirler

SMC Tip CXSM20-15 Pnömatik Silindir CXS Serisi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	BRANDO
Sertifika:	None
Model numarası:	CXSM20-15

Ödeme & teslimat koşulları:

Min sipariş miktarı:	300 adet
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	İç Kutu, Karton, Palet
Teslim süresi:	Müzakere
Ödeme koşulları:	Banka havalesi, Western Union,
Yetenek temini:	Ayda 100000 adet

İletişim

Detaylı ürün tanımı

Ürün adı:	Çift Çubuk Silindir	Delik Boyutu:	20mm
FELÇ:	15mm	Bağlantı Noktası Boyutu:	M5X0.8
Çalışma Basıncı:	0,05 ila 0,7 MPa	Kanıt Basıncı:	1,05MPa
Çalışma sıcaklığı:	-10 ila +60 ℃ (Donma Yok)	Rulman tipi:	Kaydırmalı Rulman
Minder:	lastik tampon	Çalışma Sıvısı:	Hava
Vurgulamak:	SMC CXSM20-15 , SMC CXSM20-15 silindir , SMC Pnömatik Silindir

SMC Tip CXSM20-15 Pnömatik Silindir CXS Serisi

SMC tipi CXSM20-15, endüstriyel otomasyon ve pnevmatik uygulamalarda yönlendirilmiş doğrusal hareket için tasarlanmış SMC'nin CXS serisinden bir pnevmatik silindirdir.Yönlendirilir iki çubuklu yapısı, istikrarlı hareketi desteklemeye ve çalışma sırasında dış yüklere direnmeye yardımcı olur.

SMC tipi CXSM20-15 silindir, güvenilir doğrusal hareketin gerekli olduğu otomasyon ekipmanları, malzeme işleme sistemleri, montaj makineleri ve hassas konumlandırma uygulamaları için uygundur.

Sipariş kodu:

Teknik veriler:

Çukur Boyutu (mm)	6	10	15	20	25	32
Sıvı	Havanın (Lübersiz)
Kanıt basıncı	1.05 MPa
Maksimum Çalışma Basıncı	0.7MPa
Min Çalışma basıncı	0.15 MPa	0.1 MPa		0.05 MPa
Çevre ve sıvı sıcaklığı	-10 ila +60 °C (Dondurma yok)
Piston hızı (mm/s)	30 ila 300	30 ila 800	30 ila 700		30 ila 600
Yastık	Kauçuk tampon
Vuruş Düzenlenebilir Aralığı	Standart darbe ile karşılaştırıldığında 0 ila -5 mm
Port Boyutu	M5x0.8				1/8 inç
rulman tipi	Kaydırma rulmanı (CXSM), top kabuğu rulmanı (CXSL) (İkisi için de aynı boyutlar)

Felç:

Model numarası	Standart Hız (mm)	Uzun vuruş (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Teorik çıkış:

Çukur Boyutu (mm)	Çubuk Boyutu (mm)	Çalışma Yönü	Piston Alanı (mm2)	Çalışma basıncı (MPa)
Çukur Boyutu (mm)	Çubuk Boyutu (mm)	Çalışma Yönü	Piston Alanı (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Dışarı	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Dışarı	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Dışarı	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Dışarı	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Dışarı	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	Dışarı	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Not: Teorik çıkış (N) = basınç (MPa) x piston alanı (mm2)
