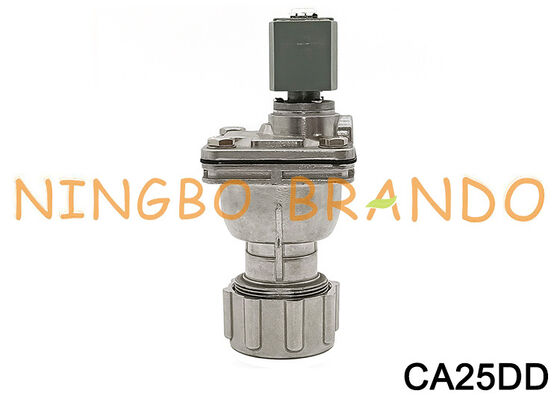

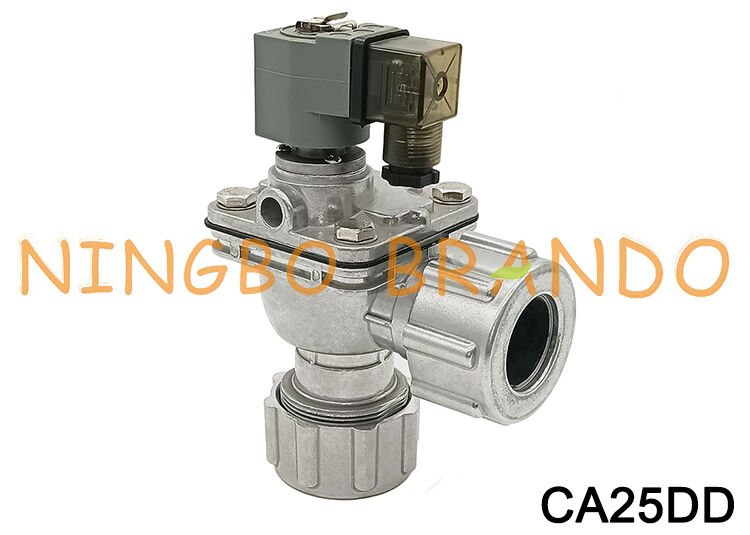

CA25DD Solenoid Diyaframlı Valf 1'' Yedek Toz Toplayıcı Valfler

CA25DD Solenoid Diyaframlı Vana 1'' Yedek Toz Toplayıcı Vanalar

CA25DD (veya Goyen tipi CA25DD), endüstriyel toz toplayıcı ve torba evi temizleme sistemlerinde yaygın olarak kullanılan yüksek performanslı 1 inçlik darbe jetli diyaframlı bir vanadır.

Anahtar Özellikler ve Fonksiyonlar

Tip: Entegre solenoidli darbe jetli diyaframlı vana.

Bağlantı / Tasarım: Erkek dişsiz, düz duvarlı boru darbe borularına doğrudan hızlı, aletsiz montaj için DD serisi sıkıştırma kuplaj uçları (Dresser Somun tasarımı) içerir.

Port Boyutu: 1 inç (25 mm).

Uygulama: Filtre torbalarından, kartuşlardan veya zarf filtrelerden toz birikintilerini gidermek için ters darbe filtre temizleme sistemlerinde kullanılır.

Voltaj Seçenekleri: Yaygın olarak 110V AC, 240V AC, 24V AC ve 12V/24V DC dahil olmak üzere çeşitli solenoid pilot bobin voltajlarında mevcuttur.

Tamir Kitleri: Standart yedek diyafram tamir kitleri (örn. K2501 / K2500 serisi)

CA25DD Goyen Tipi Darbe Jetli Vana Boyutları:

Dresser Somunlu Darbe Jetli Vanaların Teknik Verileri:

CA25DD Goyen Tipi Darbe Jetli Vana Videosu:

Seçebileceğiniz Daha Fazla Goyen Tipi Darbe Vanası:

İplikli Tip

Daldırma Tipi

Dresser Somun Tipi

Flanşlı Tip

RCA Serisi

Solenoid Bobin

Armatür Tertibatı

Darbe Kontrol Cihazı

Çalışma Prensipleri:

Elektromanyetik darbe vanası, elektromanyetik pilot operatör, diyafram ve vana gövdesinden oluşur. Diyaframın iki tarafına etki eden basınç farkı nedeniyle, diyafram vana çıkışına sıkıca bastırılarak vananın "kapalı" konumda kalmasını sağlar.

Kontrol cihazından gelen elektrik sinyaliyle enerjilendiğinde, elektromanyetik armatür arka boşluğun tahliye açıklığını açmak için hareket edecektir.
Arka boşluktaki basınçlı hava, basıncı azaltmak için dışarı fışkırır ve ön boşluktaki basınçlı hava, ana vana çıkışını açmak için diyaframı yukarı iter, ardından elektromanyetik darbe vanası açılır ve üflemeye başlar.

Sinyal kaybolduğunda ve yay, pilot operatörü orijinal konumuna geri göndermek ve tahliye açıklığını kapatmak için hemen çalışır. Diyafram, ön boşluktaki basıncın ve yayın etkisiyle geçidi kapatacaktır. Darbe vanası üflemeyi durdurur.

Diyaframdaki delik, armatür basıncı serbest bırakmak için yukarı kalkarken hava akışını sönümler. Tahliye deliği kapandığında, basınç gazı ön boşluğu doldurarak diyaframın geçidi kapatmasını sağlar. Darbe vanası üflemeyi durdurur.
