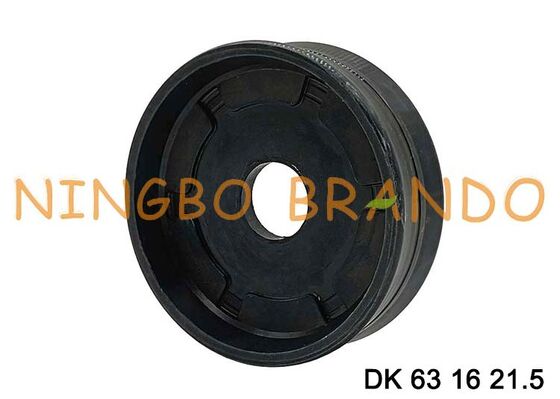

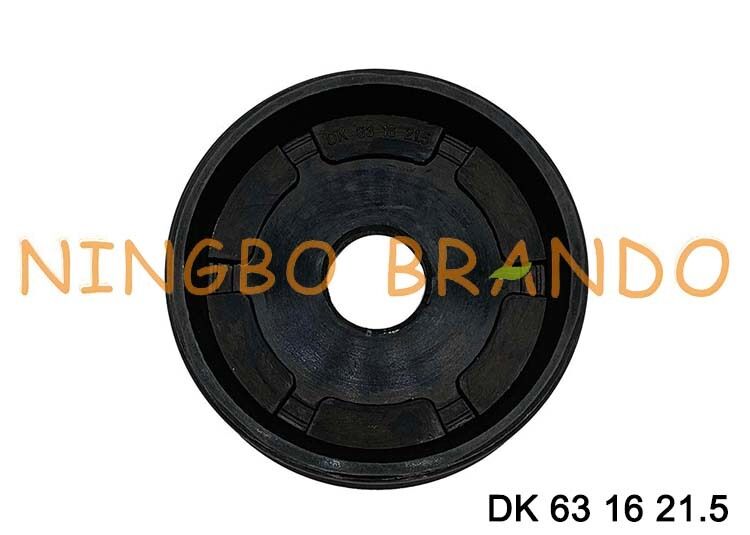

DK 6316 Z5051 Silindir Pnömatik Çift Etkili Piston Keçesi DK 63 16 21.5

DK 6316 Z5051 Silindir Pnömatik Çift Etkili Piston Keçesi DK 63 16 21.5

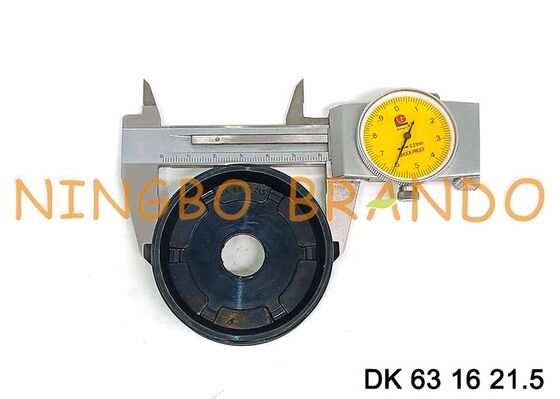

DK 6316 Z5051 (DK 63 16 21.5 ) Entegre contalı komple piston Praedifa DK serisi. 63mm Dış Çap 16mm İç Çap 21.5mm Yükseklik.

Çift etkili bir silindir, çalışma akışkanının pistonun her iki tarafına sırayla etki ettiği bir silindirdir. Çift etkili bir silindir, pistonu geri çekmek için harici bir kuvvetin mevcut olmadığı durumlarda veya hareketin her iki yönünde de yüksek kuvvetin gerektiği durumlarda kullanılır.

Entegre uç pozisyon yastıklamalı DK komple piston aşağıdaki bileşimlerde mevcuttur:
Z5051 - Endüstriyel amaçlı
Z5071- Ağır hizmet
Z5067- Yüksek sıcaklıklar
Z5086- Orta hizmet

Çift etkili DK pnömatik piston, vulkanize edilmiş bir kılavuz çıkıntısı ve sızdırmazlık dudaklarına sahip metal bir destek elemanından oluşan iki bileşenli bir conta tasarımına sahiptir. Komple piston iki işlevi yerine getirir: sızdırmazlık ve kılavuzluk. Yastıklamalı ve yastıklamasız çift etkili pnömatik silindirler için komple piston, aşırı yanal kılavuzluk yüklerinin oluşmayacağı varsayımıyla (uzun stroklar ve burulma).

Piston contaları veya piston segmanları, hidrolik silindirlerde akışkan sızdırmazlığı için kullanılır ve sistem basıncı pistonu silindir yatağından aşağı iterken basınçlı akışkanın silindir kafası boyunca sızmamasını sağlamak üzere tasarlanmıştır.
Piston contasının seçimi, silindirin çalışma şekline göre belirlenir. Yalnızca tek etkili, tek yönden (tek yönlü) dinamik basıncı sızdırmaz hale getirebilen bir silindir için, tek etkili işlevler için optimum sızdırmazlık kalitesi sağlayacak şekilde tasarlanmış conta tipini seçmek her zaman en iyisidir.
Her iki taraftan (çift yönlü) dinamik basıncı sızdırmaz hale getirebilen çift etkili bir silindirin en iyi sızdırmazlık kapasitesi, çift etkili bir conta seçilerek elde edilir.
Çift etkili bir silindir için piston üzerinde iki tek etkili conta kullanılan bir piston tasarımı kolayca arızaya yol açabilir. Bunun nedeni, contalar arasında çok yüksek bir basıncın sıkışabilmesidir.
Hem tek hem de çift etkili piston contaları, entegre veya ayrı destek halkaları ve kılavuz halkaları ile tasarlanabilir ve kullanılabilir.

Teknik Veriler:

Ana Boyut:
