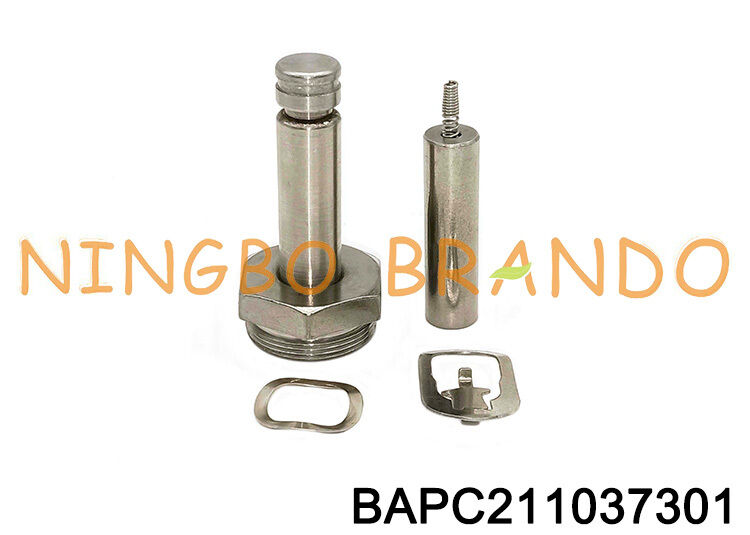

K0850 SCG353A043 SCG353A044 Onarım Kiti ASCO Tip İpuls Solenoid Valf Kök Armatürü
Bu, SCG353A043, SCG353A044 toz toplayıcı solenoid darbe valfi için ASCO tipi armatür montajı onarım kiti. Solenoid valfi, sıvının rotasını değiştirmek veya sıvıyı değiştirmek için kullanılan temel bir elemandır.İç bileşenleri hassas işlenmiştir., ve farklı valf gövde ve çekirdek malzemeleri farklı ortamların dolaşımını karşılamak için seçilir.Bu işlev, iç elektromanyetik hareketli demir çekirdeğinin kaldırılması veya düşmesiyle gerçekleşir., ve hareket eden demir çekirdeğin etkisi elektromanyetik sargıdaki güçle tamamlanır.
Referans numarası: C113444, K0850
Tip: 2 yol
Kılavuz tüpü OD:11mm
NC/NO: NC
Rehber boru malzemesi: Paslanmaz çelik
Mühürleme malzemesi: NBR ((nitril), VITON (FKM), veya özel
Hareketli çekirdek malzemesi: Elektromanyetik Paslanmaz Çelik
Voltaj: AC/DC
Bağlantı: Filmiş
Uygulanabilir bobin modeli: 400325642, 400325101, 400325118
C113444 K0850 Armatür Montaj Tamir Kitsinin boyutu:
Spesifikasyon:
| Model numarası |
BAPC211037301 |
| Referans numaraları |
K0850 |
| Türü |
2/2 Yol |
| Görev |
Normalde Kapalı (NC) |
| Çekirdek tüp malzemesi |
304 paslanmaz çelik |
| Hareketli çekirdek malzemesi |
Çelik 430FR |
| Döşeme malzemesi |
NBR (Genel), VITON (Mümkün) |
| Uygun bobin deliği çapı |
φ11mm |
| Uygun Bobin Yüksekliği |
31 mm |
| En yüksek giriş deliği |
6 mm |
| Voltaj |
DC, AC |
| Bağlantı |
Döşeli |
| Uygulanabilir Valf Modeli |
SCG353A043, SCG353A044 |
| Valf |
Tamir takımları |
Bobinler |
| AC |
DC |
24VDC |
24 VAC |
110VAC |
220VAC |
| SCG353A043 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A044 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A052 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A053 |
C113444 |
C113444 |
400325642 |
400325101 |
400325118 |
400325118 |
| SCG353A047 |
C113827 |
C113827 |
400425342 |
400425101 |
400425118 |
400425117 |
| SCG353A050 |
C113685 |
C113686 |
400425342 |
400425101 |
400425118 |
400425117 |
| SCG353A051 |
C113685 |
C113686 |
400425342 |
400425101 |
400425118 |
400425117 |
| SCG353A060 |
C123432 |
C123433 |
400425342 |
400425101 |
400425118 |
400425117 |
| SCG353A065 |
C113827 |
C113827 |
400425342 |
400425101 |
400425118 |
400425117 |
C113444 K0850 Armatür Montajı SCG353A043 SCG353A044 Nabız Valfının Uygulanması:

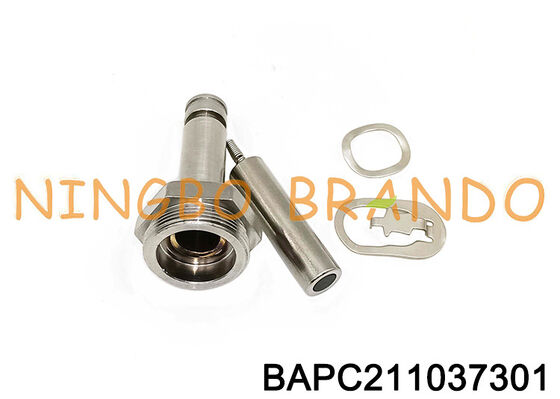

K0850Solenoid armatürü, kılavuz tüp, yay, hareketli çekirdek ve mühürden oluşur. ASCO tipi solenoid darbeler valfi SCG353A043 SCG353A044 için takım elbise.
Elektromanyetik darbe valfi elektromanyetik pilot operatörden, diyafragmadan ve valf bedeninden oluşur.diyafram, valfın çıkış noktasına sıkıca basılır, böylece valf kapalı pozisyonda kalır..
Kontrolörden gelen bir elektrik sinyaliyle güçlendirilince, elektromanyetik armatür, arka boşluğun boşluk açısını açmak için hareket eder.Arka boşluğundaki basınçlı hava rahatlama basıncına kadar patlar ve ön boşluktaki basınçlı hava, ana valf çıkışını açmak için diyaframı yukarı itebilir., sonra elektromanyetik darbe valfi açılır ve patlamaya başlar.
Sinyal kaybolduğunda ve yay hemen çalışırken pilot operatörü orijinal konumuna geri gönderir ve boşaltma açısını kapatır.Diyafram ön boşluğundaki basınç etkisiyle geçidi kapatacak ve yayNabız valfi patlamayı durdurdu.
Armatür basıncı düşürmek için kaldırıldığında, diafragmadaki delik hava akışını yumuşatır.basınç gazı diyafram geçişini kapatmak için ön boşluğa dolduracakNabız valfi patlamayı durdurdu.
