| Menşe yeri: | Ningbo, Çin |
| Marka adı: | Brando |
| Model numarası: | D4AFXX |
| Ambalaj bilgileri: | İç kutular, Karton, Palet |
|---|---|
| Teslim süresi: | 15 iş günü |
| Ödeme koşulları: | T/T, Western Union |
| Çalıştırma: | Kafasız | Türü: | Flanş |
|---|---|---|---|
| Gövde Malzemesi: | Sfero Döküm GGG45, WCB Karbon Çelik | Disk Malzemesi: | Nikel kaplı DI, Naylon kaplı DI, SS304, SS316, SS316L, Dupex paslanmaz çelik 2205、2507、1.4469, Alümi |
| Koltuk malzemesi: | EPDM, HT-EPDM, Aşınma direnci EPDM, NBR, VITON | Gövde Malzemesi: | Karbon Çelik, SS416, SS420, SS304, SS316, SS316L, |
| Boyut: | DN40-DN1200 | Basınç: | 1.0MPa / 1.6MPa |
| Çalışma Ortamı: | Tatlı su, Atık Su, Deniz suyu, Hava, Buhar, Gıda, İlaç, Yağ Çeşitleri, Asit, Soda, Tuz vb. | Sıcaklık: | -10~120°C |
| Vurgulamak: | Başsız kelebek valfi,Çift Flensli Kelebek Valfi,Flanşlı Kelebek Vana |
||
DN40 ila DN1200 Başsız Çift Flensli Kelebek Valf Dökme Demiri
Kelebek valfleri genellikle pnevmatik veya elektrikli aktüatörlerle otomatikleştirilmektedir.ve otomatik sıralama, birkaçını saymak için. Etkinleştirici türünün seçimi, hava kaynağı, bisiklet gereksinimleri, çevrenin durumu,Kontrol işlemi türüyle uyumlulukAkış kontrolü gerekirse bu valflere konumlandırıcılar monte edilebilir.
Pnömatik kelebek valfinin teknik verileri:
| Ürün Adı | Kelebek Valfi |
| Aktifleştirme | Başsız |
| Vücut malzemesi | Düktil demir, karbon çelik |
| Disk malzemesi |
Nikel ile kaplanmış esnek demir, Naylon ile kaplanmış esnek demir,
SS304, SS316, SS316L, ikili paslanmaz çelik,
22052507, 1.4469, 1.4529Alüminyum Bronz
|
| Koltuk malzemesi |
NBR, EPDM, HT-EPDM, Giyim Direnci EPDM,
PTFE, FKM, Silikon Kauçuk
|
| Kök malzemesi | 45# Karbon çelik, SS416, SS420, SS304, SS316, SS316L |
| DN Boyutu |
DN40, DN50, DN65, DN80, DN100, DN125,
DN150, DN200, DN250, DN300, DN350, DN400, DN450,
DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
|
| Maksimum Çalışma Basıncı | 10 bar veya 16 bar |
| Çalışan Orta | Atık su, su, gaz, petrol, deniz suyu, gıda vb. |

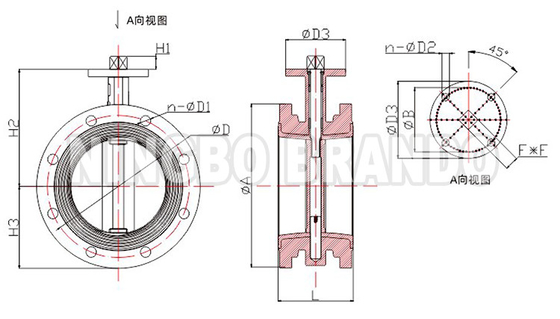

Ana boyutuPnömatik kelebek valfi:
| Boyut | ΦD | n-Φd1 | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | ΦA |
| DN40 | 110 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 82.5 | 11*11 | 110 | 150 |
| DN50 | 125 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 82.5 | 11*11 | 110 | 165 |
| DN65 | 145 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 93 | 11*11 | 114 | 185 |
| DN80 | 160 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 100 | 11*11 | 116 | 200 |
| 160 | 8-Φ19 | ||||||||||
| DN100 | 180 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 110 | 14*14 | 129 | 220 |
| DN125 | 210 | 8-Φ19 | 4-Φ10 | 92 | 70 | 17 | 190 | 125 | 17*17 | 142 | 250 |
| DN150 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 143 | 17*17 | 142 | 285 |
| DN200 | 295 | 8-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 170 | 22*22 | 154 | 340 |
| 295 | 12-Φ23 | ||||||||||
| DN250 | 350 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 167 | 395 |
| 355 | 12-Φ28 | 405 | |||||||||
| DN300 | 400 | 12-Φ23 | 4-Φ14 | 150 | 125 | 27 | 310 | 230 | 27*27 | 180 | 445 |
| 410 | 12-Φ28 | 460 | |||||||||
| DN350 | 460 | 16-Φ23 | 4-Φ14 | 150 | 125 | 27 | 353 | 260 | 27*27 | 192 | 505 |
| 470 | 16-Φ28 | 520 | |||||||||
| DN400 | 515 | 16-Φ28 | 4-Φ18 | 175 | 140 | 40 | 340 | 278 | 36*36 | 218 | 565 |
| 525 | 16-Φ31 | 580 | |||||||||
| DN450 | 565 | 20-Φ28 | 4-Φ18 | 175 | 140 | 40 | 375 | 315 | 36*36 | 224 | 615 |
| 585 | 20-Φ31 | 640 | |||||||||
| DN500 | 620 | 20-Φ28 | 4-Φ22 | 210 | 165 | 50 | 430 | 348 | 46*46 | 231 | 670 |
| 650 | 20-Φ34 | 715 | |||||||||
| DN600 | 725 | 20-Φ31 | 4-Φ22 | 210 | 165 | 50 | 500 | 410 | 46*46 | 270 | 780 |
| 770 | 20-Φ37 | 840 | |||||||||
| DN700 | 840 | 24-Φ31 | 8-Φ18 | 300 | 254 | 70 | 560 | 480 | 64*64 | 293 | 895 |
| 840 | 24-Φ37 | 910 | |||||||||
| DN800 | 950 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 620 | 530 | 64*64 | 318 | 1015 |
| 950 | 24-Φ39 | 1025 | |||||||||
| DN900 | 1050 | 28-Φ33 | 8-Φ18 | 300 | 254 | 80 | 685 | 605 | 74*74 | 328 | 1115 |
| 1050 | 28-Φ39 | 1125 | |||||||||
| DN1000 | 1160 | 28-Φ36 | 8-Φ18 | 300 | 254 | 80 | 735 | 670 | 74*74 | 413 | 1230 |
| 1170 | 28-Φ42 | 1255 | |||||||||
| DN1200 | 1380 | 32-Φ39 | 8-Φ22 | 350 | 298 | 90 | 917 | 780 | 84*84 | 473 | 1455 |
| 1390 | 32-Φ48 | 1485 |
