| Menşe yeri: | Ningbo, Çin |
| Marka adı: | Brando |
| Model numarası: | D1AWXX |
| Ambalaj bilgileri: | İç kutular, Karton, Palet |
|---|---|
| Teslim süresi: | 15 iş günü |
| Ödeme koşulları: | T/T, Western Union |
| Çalıştırma: | Kafasız | Türü: | GOFRET |
|---|---|---|---|
| Gövde Malzemesi: | Sfero Döküm GGG45, WCB Karbon Çelik | Disk Malzemesi: | Nikel kaplı DI, Naylon kaplı DI, SS304, SS316, SS316L, Dupex paslanmaz çelik 2205、2507、1.4469, Alümi |
| Koltuk malzemesi: | EPDM, HT-EPDM, Aşınma direnci EPDM, NBR, PTFE, VITON, Silikon Kauçuk | Gövde Malzemesi: | Karbon Çelik, SS416, SS420, SS304, SS316, SS316L |
| Boyut: | DN25-DN1200 | Basınç: | 1.0MPa / 1.6MPa |
| Çalışma Ortamı: | Tatlı su, Atık Su, Deniz suyu, Hava, Buhar, Gıda, İlaç, Yağ Çeşitleri, Asit, Soda, Tuz vb. | Sıcaklık: | -10~120°C |
| Vurgulamak: | dn1200 Kelebek Valfi,Wafer tipi kelebek valfi,Düktil demir kelebek valfi |
||
DN25'den DN1200'e kadar başsız wafer tipi kelebek valfi karbon çelik
Kelebek valfleri genellikle pnevmatik veya elektrikli aktüatörlerle otomatikleştirilmektedir.ve otomatik sıralama, birkaçını saymak için. Etkinleştirici türünün seçimi, hava kaynağı, bisiklet gereksinimleri, çevrenin durumu,Kontrol işlemi türüyle uyumlulukAkış kontrolü gerekirse bu valflere konumlandırıcılar monte edilebilir.
Pnömatik kelebek valfinin teknik verileri:
| Ürün Adı | Kelebek Valfi |
| Aktifleştirme | Başsız |
| Vücut malzemesi | Düktil demir, karbon çelik |
| Disk malzemesi |
Nikel ile kaplanmış esnek demir, Naylon ile kaplanmış esnek demir,
SS304, SS316, SS316L, ikili paslanmaz çelik,
22052507, 1.4469, 1.4529Alüminyum Bronz
|
| Koltuk malzemesi |
NBR, EPDM, HT-EPDM, Giyim Direnci EPDM,
PTFE, FKM, Silikon Kauçuk
|
| Kök malzemesi | 45# Karbon çelik, SS416, SS420, SS304, SS316, SS316L |
| DN Boyutu |
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125,
DN150, DN200, DN250, DN300, DN350, DN400, DN450,
DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
|
| Maksimum Çalışma Basıncı | 10 bar veya 16 bar |
| Çalışan Orta | Atık su, su, gaz, petrol, deniz suyu, gıda vb. |

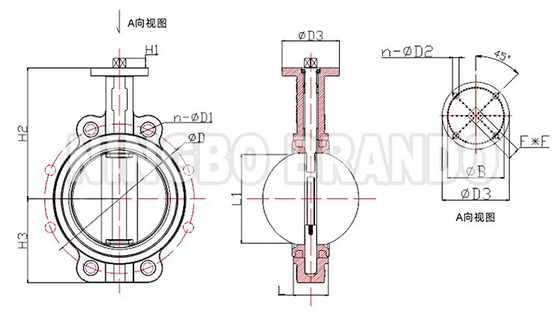

Ana boyutuPnömatik kelebek valfi:
| Boyut | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN25 | 85 | 4-Φ14 | 85 | 4-Φ14 | 90 | 4-Φ19 | 4-Φ6 | 60 | 36 | 11 | 96 | 52 | 9*9 | 32 | 30 | ||
| DN32 | 100 | 4-Φ18 | 100 | 4-Φ18 | 100 | 4-Φ19 | 4-Φ6 | 60 | 36 | 11 | 96 | 52 | 9*9 | 32 | 30 | ||
| DN40 | 110 | 4-Φ19 | 110 | 4-Φ19 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 120 | 71 | 11*11 | 33.5 | 30 |
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 403 | 303 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 325 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 481 | 356 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ36 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 561 | 452 | 46*46 | 152 | 573 |
| DN700 | 840 | 24-Φ30 | 840 | 24-Φ36 | 868.6 | 28-Φ35.1 | 840 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 640 | 523 | 64*64 | 164 | 673 |
| DN800 | 950 | 24-Φ33 | 950 | 24-Φ39 | 977.9 | 28-Φ41.1 | 950 | 28-Φ33 | 8-Φ18 | 300 | 254 | 70 | 681 | 581 | 64*64 | 190 | 770 |
| DN900 | 1050 | 28-Φ33 | 1050 | 28-Φ39 | 1085.8 | 32-Φ41.1 | 1050 | 28-Φ33 | 8-Φ18 | 300 | 254 | 80 | 732.5 | 638.5 | 74*74 | 204 | 838 |
| DN1000 | 1160 | 28-Φ36 | 1170 | 28-Φ42 | 1160 | 28-Φ39 | 8-Φ18 | 300 | 254 | 80 | 820 | 705 | 74*74 | 215 | 940 | ||
| DN1200 | 1380 | 32-Φ39 | 1390 | 28-Φ48 | 1380 | 32-Φ39 | 8-Φ22 | 350 | 298 | 90 | 942 | 846 | 84*84 | 350 | 1101 | ||
