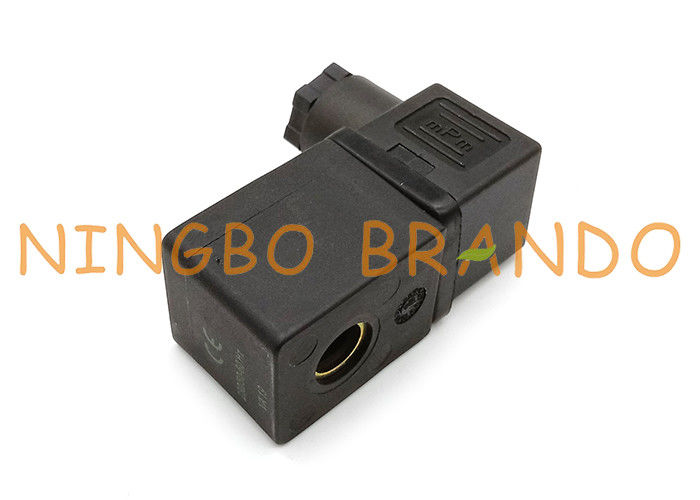

10mm Delik BH10 FP DP EP SQP FDP Darbe Jet Solenoid Valf Bobini

10mm Delik BH10 FP DP EP SQP FDP Darbe Jet Solenoid Valf Bobini

Pnömatik darbeli solenoid valf bobini bobini yapma sürecinde, genellikle solenoid bobini yukarı sardığımız kadar basit değildir.Solenoid valf bobininin gerçek sarım işleminde, farklı ihtiyaçlara göre hedeflenen sarımın gerçekleştirilmesi gerekmektedir.Elektromanyetik bobin sargısını bitirmek için bazı önlemler şunlardır:

1. Uygun teli kullanın.İnce bir tel solenoid bobinin direncini artıracak ve solenoid bobinin kalitesinin yani Q değerinin düşmesine neden olacaktır.Aynı zamanda mevcut taşıma kapasitesi ve mekanik dayanımı küçüktür ve teli patlatmak veya kırmak kolaydır.Bu nedenle, solenoid bobinin akım taşıma kapasitesinin ve mekanik mukavemetinin sağlanması öncülüğünde, sarım için uygun bir tel seçilir.

2. Farklı çalışma frekanslarına sahip solenoid bobinler için, farklı malzemelerden manyetik çekirdekler kullanın.Örneğin, ses bölümünde çalışan elektromanyetik bobinde, çekirdek malzeme olarak genellikle silikon çelik sac veya permalloy kullanılır;orta dalga yayın bölümünde genellikle ferrit çekirdek kullanılır ve çok sayıda yalıtılmış tel ile sarılır.

BH10 Turbo Tip Darbe Solenoid Valf Bobinlerinin teknik parametresi:

BH10 DIN43650A turbo tipi darbe valf solenoid bobinlerinin ana boyutu:

İçinde uygulanan elektrik manyetik bobinTURBO Tipi Darbe Jet Solenoid Valf:

TURBO tipi BH10 uçan kurşun elektromanyetik bobinlerin üretim ekranı:

Armatür tertibatlı solenoid bobin:

(1) Emme ve strok arasındaki ilişki

Elektromanyetik çekim ile strok (yani hava boşluğu) arasındaki ilişkiye emme özellikleri denir.Yay kuvveti ile yerçekimi kuvvetinin toplamına tepki kuvveti özelliği denir.Herhangi bir darbe altında, elektromıknatısın emme kuvvetinin reaksiyon kuvvetinden biraz daha büyük olması umulmaktadır, bu da hareketli demir çekirdeğin içeri çekilmesini sağlar ve hareket hızı çarpma ve geri tepmeye neden olmak için çok hızlıdır.Bu, ömrü iyileştirmek için temas kaynağını ve yanmayı önler.

Doğru akım mıknatısının emme kuvveti, strokun karesiyle ters orantılıdır.Vuruş büyük olduğunda, emme kuvveti küçüktür, yani güç küçüktür.

AC elektromıknatısının emme karakteristik eğrisi nispeten düzdür, yani strok büyük olduğunda büyük bir emme kuvveti vardır.

(2) Başlangıç ​​akımı ve tutma akımı

AC elektromıknatıs voltajı sabit olduğunda, uyarma akımının büyüklüğü bobinin direnciyle ilgilidir, ancak esas olarak stroktan etkilenir.Vuruş büyük, manyetik direnç büyük ve heyecan verici akım da büyük.Maksimum stroktaki akıma başlangıç ​​akımı denir ve emiş sırasındaki akıma, heyecan verici akım olarak da adlandırılan tutma akımı denir.Büyük elektromıknatıslarda, başlangıç ​​akımı tutma akımının 10 katından fazlasına ulaşabilir.Küçük bir elektromıknatısın başlangıç ​​akımı da tutma akımının 2 ila 4 katına ulaşabilir.Hareketli demir çekirdek sıkışırsa ve başlangıç ​​akımı akmaya devam ederse, bobin aşırı derecede ısınır ve hatta yanar.Küçük stroklu elektromanyetik pilot vanaların yakılması kolay değildir.AC elektromıknatısları sık sık açılmamalı ve kapatılmamalıdır.Hayat DC elektromıknatıs kadar uzun değil.

Voltaj sabit olduğunda, DC elektromıknatısın bobin akımı, strok boyutundan bağımsız olarak yalnızca bobin direncine bağlıdır.Hareketli demir sıkıştığında bobini yakmayacaktır.DC elektromıknatıs sık sık açılıp kapatılabilir ve iş güvenli ve güvenilirdir.Bununla birlikte, voltaj çok yüksekse ve akım çok yüksekse, bobin yine de yanacaktır.
