| Menşe yeri: | Ningbo, Çin |
| Marka adı: | BRANDO |
| Sertifika: | CE, ISO |
| Model numarası: | DSNU |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | İç Kutu, Karton, Palet |
| Teslim süresi: | 4-7 iş günü |
| Ödeme koşulları: | L / C, T / T, PayPal, Western Union, MoneyGram |
| Yetenek temini: | 100000 adet / ay |
| Ürün Serisi: | Piston Mili Silindiri | Delik Boyutu (mm): | 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 |
|---|---|---|---|
| Standart İnme (mm): | 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 160, 200, 250, 300, 350, 400, 450, 500 | Kullanma usulü, çalışma şekli: | Çift etkili |
| Çalışma basıncı aralığı: | 0,1 ila 1,0 MPa | Standarda uygundur: | ISO 6432 |
| Vurgulamak: | Hava Pnömatik Silindirleri,Festo Pnömatik Silindirler,Festo DSNU-32-50-PPV-A |
||

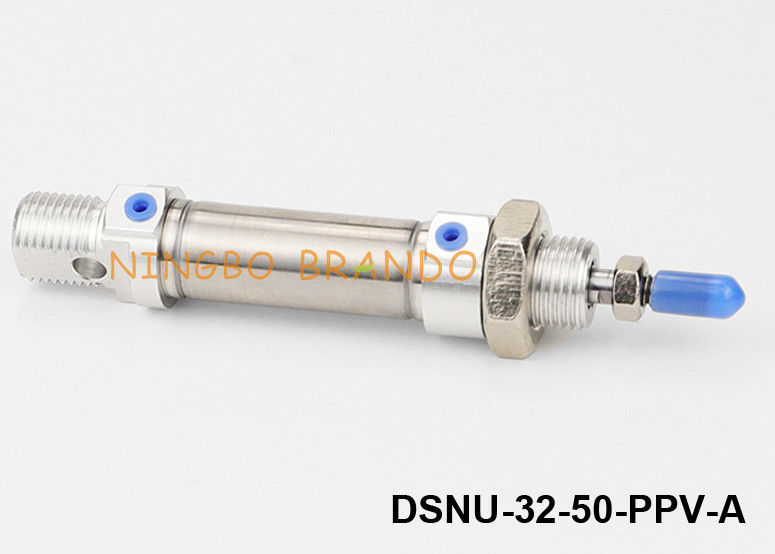

Piston Mili Havalı Pnömatik Silindirler Festo Tipi DSNU-32-50-PPV-A ISO 6432
Pnömatik silindirler görünüm, boyut ve işlev bakımından değişiklik gösterecektir, genellikle aşağıda gösterilen belirli kategorilerden birine girer.Bununla birlikte, birçoğu özel ve özel işlevleri yerine getirmek için tasarlanmış çok sayıda başka pnömatik silindir türü de mevcuttur.
Tek etkili silindirler
Tek etkili silindirler (SAC), bir yönde (genellikle dışarıda) bir tahrik kuvveti oluşturmak için sıkıştırılmış havanın verdiği basıncı ve "ana" konuma dönmek için bir yayı kullanır.Çoğu zaman, bu tip silindir, sıkıştırılmış yayın kapladığı alan nedeniyle sınırlı bir genişlemeye sahiptir.SAC'lerin bir başka dezavantajı, silindir tarafından üretilen kuvvetin bir kısmının yaya karşı itmeye çalışırken kaybolmasıdır.
Çift etkili silindirler
Çift etkili silindirler (DAC), hem uzatma hem de geri çekme stroklarında hareket etmek için hava kuvvetini kullanır.Hava girişine izin veren iki portu vardır, biri çıkış için ve diğeri inme içindir.Bu tasarım için strok uzunluğu sınırlı değildir, ancak piston kolu burkulma ve bükülmeye karşı daha hassastır.Ek hesaplamalar da yapılmalıdır.
DSNU Serisi Pnömatik Silindirin Özellikleri:
| Delik Ölçüsü (mm) | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||
| Oyunculuk Türü | DSNU | Çift Oyunculuk | ||||||||||
| ESNU | Tek Oyunculuk | |||||||||||
| Bağlantı noktası boyutu | M5 | G1 / 8 inç | G1 / 4 inç | G3 / 8 inç | ||||||||
| Piston Mili dişi | M4 | M6 | M8 | M10x1.25 | M12x1.25 | M16x1.25 | ||||||
| Yastıklama Tipi | - | AyarlanabilirYastık | ||||||||||
| Yastıklama Uzunluğu (PPV) | - | 12 mm | 15 mm | 17 mm | 14 mm | 18 mm | 20 mm | 21 mm | ||||
| Sıvı | Hava (40μm filtre elemanıyla filtrelenecek) | |||||||||||
| Çalışma Basıncı Aralığı | 0,1 ila 1,0 MPa | |||||||||||
| Sıcaklık (℃) | -20 ila +70 | |||||||||||
İnme DSNU Serisi Pnömatik Silindir:
| Delik Ölçüsü (mm) | Standart İnme (mm) | Maks. Alan sayısıStd İnme | İnme Toleransı | |
| Çift Oyunculuk | 8 |
10, 25, 40, 50, 80, 100 |
100 | +1 |
| 10 |
10, 25, 40, 50, 80, 100 |
100 | +1 | |
| 12 |
10, 25, 40, 50, 80, 100, 125, 150, 160, 200 |
200 | +1.5 | |
|
Çift Oyunculuk, Ayarlanabilir Yastık |
16 |
10, 25, 40, 50, 80, 100, 125, 150, 160, 200 |
200 | +1.5 |
| 20 | 10, 25, 40, 50, 80, 100, 125, 150, 160, 200, 250, 300 | 300 | +1.5 | |
| 25 |
10, 25, 40, 50, 80, 100, 125, 150, 160, 200, 250, 300, 350, 400, 450, 500 |
500 | +2 | |
| 32 | 500 | +2 | ||
| 40 | 500 | +2 | ||
| 50 | 500 | +2 | ||
| 63 | 500 | +2 | ||
| Tek Oyunculuk | 8 | 10, 15, 20, 25, 30, 40, 50 | 50 | +1 |
| 10 | 50 | +1 | ||
| 12 | 50 | +1 | ||
| 16 | 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100 | 100 | +1 | |
| 20 | 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150 | 150 | +1 | |
| 25 | 150 | +1 | ||
| 32 | 150 | +1 | ||
| 40 | 150 | +1 | ||
| 50 | 150 | +1 | ||
| 63 | 150 | +1 | ||
Sipariş Kodu DSNU Serisi Pnömatik Silindir:
