| Menşe yeri: | Çin |
| Marka adı: | Brando |
| Sertifika: | CE |
| Model numarası: | 4V330C-10 |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Ambalaj bilgileri: | iç kutular, kartonlar, paletler |
| Teslim süresi: | 7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | 100000 adet / ay |
| Bağlantı noktası boyutu: | Giriş = Çıkış = 3/8 '' Egzoz = 1/4 '' | Valf tipi: | Çift Solenoid 5 Port 3 Pozisyon |
|---|---|---|---|
| Voltaj: | 220VAC 110VAC 24VDC 12VDC | Bağlayıcı: | Terminal ve Grommet |
| çalışma basıncı: | 0,15 ila 0,8 MPa (21-114psi) | Sıcaklık: | -20 ile + 70℃ arası |
| Max. Maks. Frequency Sıklık: | 5 döngü / saniye | Gövde malzemesi: | Alüminyum alaşım |
| Sıvı: | Hava (40 μm filtre elemanıyla filtrelenecek) | Uygulama: | Otomasyon |
| Vurgulamak: | 4V330C-10 Pnömatik Solenoid Valf,5/3 Yollu Pnömatik Solenoid Valf,4V330C-10 Hava Kontrol Valfi |
||

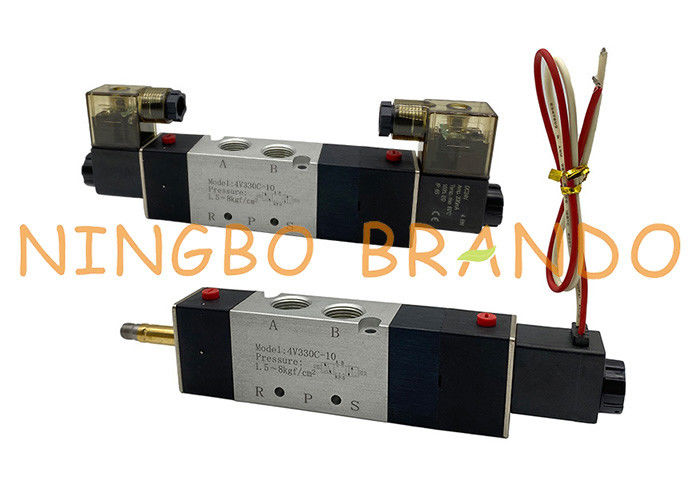

4V330C-10 3/8 İnç 5/3 Yollu Çift Solenoid Pnömatik Hava Kontrol Vanası
5/3 yollu pnömatik solenoid valfin kurulum talimatları:
1. Kurulumdan önce, lütfen vananın nakliye nedeniyle hasar görmediğinden emin olun.
2. 40 m filtre elemanıyla yağlanmış bir ortam kullanılması tavsiye edilir.Akış yönünü ve bağlantı noktası boyutunu not edin.
3. Ekipmanı kurmadan ve kullanmadan önce, kurulum koşullarının teknik gereksinimleri ("voltaj", "başlangıç frekansı", "çalışma basıncı" ve "çalışma sıcaklığı aralığı" gibi) karşılayıp karşılamadığına lütfen dikkat edin.
4. Kurulum sırasında hava akış yönüne dikkat edin.P giriş, A (B) çalışma çıkışı ve R (S) egzoz çıkışıdır.
5. Titreşim ve donmayı önlemek için önlemler alın.
6. Kullanmadan önce bağlantı parçalarının ve boruların temiz olduğundan emin olun.Bağlantı parçalarına bağlarken, PTFE diş sızdırmazlık bandının doğru şekilde kullanıldığından emin olun.
7. Tozun girmesini önlemek için egzozda bir susturucu kullanın.Demontaj sırasında giriş ve çıkışa toz kapağı takmayı unutmayınız.
8. Kurulumdan sonra, lütfen önce vanayı manuel olarak çalıştırarak vanayı test edin.
Teknik veri:
|
Modeli
|
4V310-08
4V320-08
|
4V330C-08
4V330E-08
4V330P-08
|
4V310-10
4V320-10
|
4V330C-10
4V330E-10
4V330P-10
|
|
Sıvı
|
Hava (40 μm filtre elemanıyla filtrelenecek)
|
|||
|
Oyunculuk
|
Dahili pilot veya harici pilot
|
|||
|
Bağlantı noktası boyutu
|
Giriş = Çıkış = Egzoz = 1/4 ''
|
Giriş = Çıkış = 3/8 '' Egzoz = 1/4 ''
|
||
|
Orifis Boyutu
|
25,00 mm2 (Cv = 1.40)
|
18.00 mm2 (Cv = 1.00)
|
30,00 mm2 (Cv = 1.68)
|
18.00 mm2 (Cv = 1.00)
|
|
Vana Tipi
|
5 bağlantı noktası 2 konumu
|
5 bağlantı noktası 3 konumu
|
5 bağlantı noktası 2 konumu
|
5 bağlantı noktası 3 konumu
|
|
İşletme basıncı
|
0.15 ~ 0.8MPa (21 ~ 114 psi)
|
|||
|
Basınç geçirmez
|
1,5 MPa (215 psi)
|
|||
|
Sıcaklık ℃
|
-20 ~ 70
|
|||
|
Gövde Malzemesi
|
Alüminyum alaşım
|
|||
|
Maks. Alan sayısıSıklık
|
4 döngü / saniye
|
4 döngü / saniye
|
4 döngü / saniye
|
4 döngü / saniye
|
Boyut Şeması:
4V320 (Grommet)
4V320 (Terminal)
