Goyen Tipi Pulse Jet Valf CA25DD010 CA25DD010-300 CA25DD010-305

Goyen Tipi Pulse Jet Valf CA25DD010 CA25DD010-300 CA25DD010-305

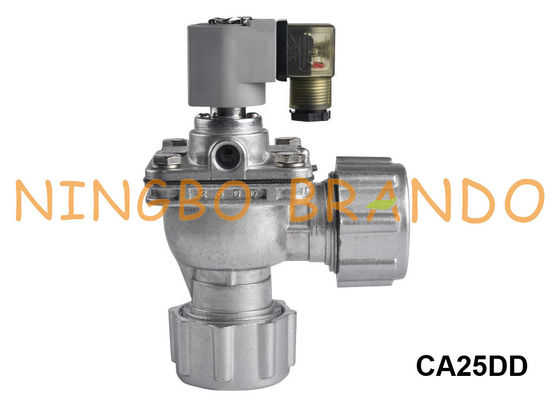

Bu CA25DD Goyen Tipi Bilye Somunu Darbe Jet Vanasıdır;Referans No: CA25DD000, CA25DD001, CA25DD010, CA25DD000-300, CA25DD001-300, CA25DD010-300, CA25DD000-305, CA25DD001-305, CA25DD010-305, CA25DD000-331, CA25DD001-331, CA25DD010-331.Dresser Somun bağlantı noktası bağlantısı;NBR diyafram;Seçebileceğiniz 24V DC, 220V AC (50 / 60Hz) voltajları;diğer voltajlar özelleştirilebilir.

Kurulum:
1. Vana özelliklerine uyacak şekilde besleme ve üfleme borusu borularını hazırlayın.Tankın altına valf takmaktan kaçının.
2. Tankın ve boruların kir, pas veya diğer parçacıklardan arındırılmış olduğundan emin olun.
3. Besleme havasının temiz ve kuru olduğundan emin olun.
4. Valfleri giriş borularına ve üfleme borusunu da valflere monte edin, fazlalık diş sızdırmazlık maddesinin valfe girmemesini sağlayın.
5. Solenoide elektrik bağlantıları yapın veya RCA pilot portunu pilot vanaya bağlayın (yalnızca RCA valfleri).
6. Sisteme orta düzeyde basınç uygulayın ve kurulum sızıntılarını kontrol edin.
7. Sistemi tamamen basınçlandırın.
8. Ateşi test edin ve düzgün çalıştırma ve keskin nabız sesini dinleyin.

CA25DD Goyen Tipi Pulse Jet Vana Ölçüsü:

CA25DD Goyen Tipi Darbe Jet Vana Videosu:

Dresser Nut Pulse Jet Vanalarının teknik verileri:

Seçebileceğiniz Daha Fazla Goyen Tipi Darbe Vanası:

Dişli Tip Daldırma Tip Bileme Somunu Tipi Flanşlı Tip

RCA Serisi Solenoid Bobin Armatür Montajı Darbe Kontrol Cihazı

Çalışma Prensipleri:

Elektromanyetik darbe valfi, elektromanyetik pilot operatör, diyafram ve valf gövdesinden oluşur.Diyaframın iki tarafına etki eden basınç farkı nedeniyle, vananın "kapalı" konumda kalmasını sağlamak için diyafram, vananın çıkışına yakın bir şekilde bastırılır.

Kontrolörden gelen bir elektrik sinyaliyle enerji verildiğinde, elektromanyetik armatür arka boşluğun boşaltma açıklığını açmak için hareket edecektir.

Arka boşluktaki sıkıştırılmış hava, basıncı azaltmak için dışarı fırlar ve ön boşluktaki basınçlı hava, vananın ana çıkışını açmak için diyaframı yukarı iter, ardından elektromanyetik darbe vanası açılır ve üflemeye başlar.

Sinyal kaybolduğunda ve yay, pilot operatörünü orijinal konumuna geri göndermek ve boşaltma açıklığını kapatmak için hemen çalışır.Diyafram, ön boşluktaki basınç ve yay etkisiyle geçidi kapatacaktır.Darbe valfi üflemeyi durdurur.

Diyaframdaki delik, armatür yukarı kalkarken basıncı serbest bırakmak için hava akışını sönümler.Boşaltma deliği kapandığında, basınçlı gaz diyaframın geçişini kapatmak için ön boşluğa dolacaktır.Darbe valfi üflemeyi durdurur.
