Danfoss Tip 032L2205 EVR 25 Lehim Bağlantısı Servo Kumandalı Bobinli Solenoid Valf

Danfoss Tip 032L2205 EVR 25 Lehim Bağlantısı Servo Kumandalı Bobinli Solenoid Valf

    • Danfoss Type 032L2205 EVR 25 Solder Connection Servo Operated Solenoid Valve With Coil Assembled
    • Danfoss Type 032L2205 EVR 25 Solder Connection Servo Operated Solenoid Valve With Coil Assembled
    • Danfoss Type 032L2205 EVR 25 Solder Connection Servo Operated Solenoid Valve With Coil Assembled
    • Danfoss Type 032L2205 EVR 25 Solder Connection Servo Operated Solenoid Valve With Coil Assembled
  • Danfoss Type 032L2205 EVR 25 Solder Connection Servo Operated Solenoid Valve With Coil Assembled

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: BRANDO
    Sertifika: CE
    Model numarası: EVR 25

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 adet
    Fiyat: negotiation
    Ambalaj bilgileri: Pvc Çanta, Kutu, Karton, Palet
    Teslim süresi: 4 iş günü
    Ödeme koşulları: L/c, T/T, Western Union
    Yetenek temini: 2000 adet / hafta
    Şimdi başvurun
    Detaylı ürün tanımı
    Brüt ağırlık: 3.18 Kg Net ağırlık: 2.72 Kg
    Aktüatör sistemi [mm]: 13,5 mm Ortam sıcaklığı: -40 - 80 ° C
    bobin: Var Cv değeri [gal / dak]: 11,3 gal / dak
    Yön: Straightway İşlevi: Normalde kapalı
    Giriş bağlantı tipi: SOLDER, ODF Giriş boyutu [mm]: 28 mm; 35 mm

    Danfoss Tip 032L2205 EVR 25 Lehim Bağlantısı Servo Kumandalı Bobinli Solenoid Valf

    EVR, florlu soğutucu akışkanlı sıvı, emme ve sıcak gaz hatları için kullanılan doğrudan veya servo kumandalı bir solenoid vanadır. EVR valfleri eksiksiz veya ayrı komponentler halinde tedarik edilir, yani gerekirse valf gövdesi, bobin ve flanşlar ayrıca sipariş edilebilir.

    EVR 25 Solenoid Valfinin Korkusu:
    1, soğutma, donma ve iklimlendirme tesisi için solenoid vana yelpazesi
    2, Hem normal kapalı (NC) hem de enerjisiz bobini ile normalde açık (NO) olarak verilir
    3, geniş ac ve dc bobin seçimi
    4, tüm florlu soğutucuların için uygundur
    5, 105 ° C'ye kadar ortam sıcaklıkları için tasarlanmıştır
    6, 12 W bobin ile 25 bara kadar MOPD
    7, 5/8 inç'e kadar parlama bağlantıları.
    8, 2 1/8 inç'e kadar lehim bağlantıları.
    9, Lehimleme için uzatılmış uçlar montajı kolaylaştırır. Lehimleme yapılırken vananın sökülmesi gerekli değildir.
    10, EVR flanş bağlantılarında da mevcuttur

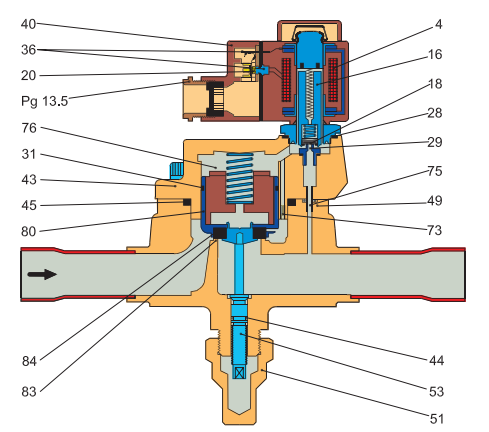

    EVR 25 Solenoid Valf Tasarımı ve İşlevi:

    4. Bobin
    16. Armatür
    18. Supap plakası / Pilot supap plakası
    20. Toprak terminali
    24. Esnek çelik hortum bağlantısı
    28. Conta
    29. Pilot orifis
    30. O-ring
    31. Piston segmanı
    36. DIN fişi
    37. DIN soketi (DIN 43650'ye göre)
    40. Koruyucu kapak / Terminal kutusu
    43. Valf kapağı
    44. O-halkası
    45. Valf kapağı contası
    49. Valf gövdesi
    50. Conta
    51. Dişli tapa
    53. Manuel çalıştırma mili
    73. Denkleştirme deliği
    74. Ana kanal
    75. Pilot kanal
    76. Sıkıştırma yayı
    80. Diyafram / Servo piston
    83. Valf yuvası
    84. Ana valf plakası
    90. Montaj deliği

    EVR 25, 32 ve 40 servo kumandalı piston vanalarıdır. Valfler akımsız bobin ile kapatılır. Ana valf plakalı servo piston (80)
    (84), valf yuvasına (83) valfın giriş ve çıkış tarafları arasındaki fark basıncı, sıkıştırma yayının (76) kuvveti ve muhtemelen piston ağırlığı vasıtasıyla kapatılmaktadır. Bobine giden akım açıldığında, pilot açıklık (29) açılır. Bu rahatlatır
    valfin piston yay tarafındaki basıncı. Fark basıncı daha sonra vanayı açacaktır. Valflerin tam açılması için gereken minimum fark basınç 0,2 bar'dır. EVR (NO), EVR (NC) 'ye zıt bir fonksiyona sahiptir, yani enerjisiz bobinle açıktır. EVR (NO) sadece servo işletimi ile kullanılabilir.

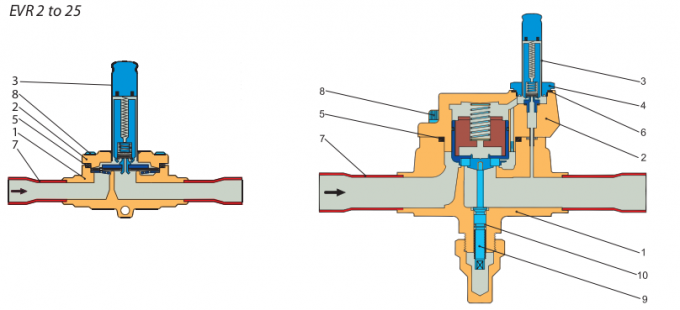

    EVR 25 Solenoid Valfının Malzeme Özellikleri:

    Solenoid valfler Standart
    Yok hayır Açıklama tip Malzeme analiz Mat.no W.no DIN TR
    1 Valf gövdesi EVR2 ila 25 Pirinç CuZn40Pb2 CW617N 2,0402 17672-1 12165
    2 kapak EVR2 ila 6 Paslanmaz çelik X5CrNi18-10 1.4301 10088
    EVR10 ila 22 Pirinç CuZn40Pb2 CW617N 2,0402 17672-1 12165
    EVR25 Dökme demir TR-GJS-400-18-LT TR-JS1025 1563
    3 Armatür tüpü EVR2 ila 25 Paslanmaz çelik X2CrNi19-11 1,4306 10088
    4 Armatür borusu somunu EVR25 Paslanmaz çelik X8CrNis18-9 1,4305 10088
    5 Conta EVR2 ila 25 Silgi Cr
    6 Conta EVR25 Al. conta Al99.5 3,0255 10210
    7 Lehim tüpü EVR25 Bakır SF-Cu CW024A 20090 1787 12449
    8 Vidalar EVR2to25 Paslanmaz çelik A2-70 3506
    9 Man.operat için mil EVR25 Paslanmaz çelik X8CrNis18-9 1,4305 10088
    10 Conta EVR25 Silgi Cr


    Hoşgeldiniz Youtube'da Yayınladığımız EVR 25 Solenoid Valfı Hakkında Vedio'yu İzlemek İçin Resmin Altına Tıklayın:
