CA35T DC24V / AC220V Pnömatik Darbe Vanası Dik Açı Tip Solenoid Valfler

CA35T DC24V / AC220V Pnömatik Darbe Vanası Dik Açı Tip Solenoid Valfler

    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
  • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: Brando
    Sertifika: CE
    Model numarası: CA35T

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: Bir set
    Fiyat: negotiation
    Ambalaj bilgileri: İç kutu, karton, palet
    Teslim süresi: 4-7 gün
    Ödeme koşulları: T/t, western union, l/c
    Yetenek temini: Aylık 150000 adet
    Şimdi başvurun
    Detaylı ürün tanımı
    Bağlantı noktası boyutu: G1-1 / 4 '' inç Malzeme: Alüminyum
    Medya: Kuru Temiz Hava Uygulama: elektrikli fırın toz toplayıcı; depo üst, depo üst, tank top darbe çanta filtre
    Güç: Solenoid, Pnömatik Basınç: 0.3MPa ~ 0.6MPa
    Yapısı: Diyafram, Açı, Pilot Gerilim: DC24V, AC220V, DC12V, AC110V, özelleştirilmiş
    Bağlantı: Konu (NPT, BSP, BSPT) Sıcaklık: -25℃ ~ + 60℃

    CA35T DC24V / AC220V Darbe Jet Valfler Dik Açılı Tip Solenoid Valfler

    CA35T dik açılı tip darbeli jet valflerin ürün temel özellikleri:
    1. Ürünün çalışma basıncı, 0.3MPa ~ 0.7MPa'dır ve ortam, yağ alma ve susuzlaştırma işleminden sonra temiz havadır.
    2. Ürünün nominal hava kaynaklı basıncı koşullarında, elektromanyetik darbe valfının çalışma voltajı nominal voltajın% 85'i olduğunda, elektromanyetik darbe valfinin açılma tepki süresi 0,03 saniyeden az olmalıdır.
    3. Çalışan hava kaynağı basıncı 0,1MPa olduğunda, darbe valfi kapatılabilir.
    4. Ürün, 0,8 MPa'lık bir gaz kaynağı basıncına dayanabilmelidir.
    5. Belirtilen çevresel koşullar altında, elektromanyetik bobinin dış mahfazaya izolasyon direnci 1 MΩ'den büyük olmalıdır.
    6. Oda sıcaklığı 5 ila 35 derece arasında ve bağıl nem% 85'i geçmiyorsa, elektromanyetik bobin dış muhafaza için 50Hz, 250V gerilime dayanabilir ve 1 dakika boyunca hiçbir bozulma olgusu yoktur.
    7. Elektromanyetik darbe valfi, 20 Hz frekansı, 2 mm tam genliği ve 30 dakikalık bir süre ile titreşime maruz kaldıktan sonra normal şekilde çalışmalıdır.
    8. Normal kullanım koşulları altında, diyaframın kümülatif servis ömrü 1 milyondan fazla olmalıdır.
    9. Valfin görünüşünde belirgin bir kaplama soyulması, çizik, çapak ve başka herhangi bir hasar yoktur.

    G1 1/4 '' CA35T dik açı darbeli jet vanaların teknik verileri:

    Model numarası CA15T CA20T CA25T CA35T CA40T CA50T CA62T CA76T
    Normal olmayan çap φ15 φ20 φ25 φ35 φ40 φ50 φ62 φ76
    Liman boyutları G1'in / 2 '' G3 / 4 ' G1'in ' G1 1/4 '' G1 1/2 '' G2 '' G2 1/2 '' G3 ''
    Ağırlıklar (kg) 0.6 0.6 0,72 1.1 1.5 2.9 3.4 4.8
    Çalışma basıncı 03-0.8Mpa
    Çevre sıcaklığı -5 ℃ -55 ℃ veya özelleştirilmiş
    Bağıl nem ≤85%
    Çalışma ortamı Sıkıştırılmış kuru temiz hava
    Koruma sınıfı IP 65
    Hizmet ömrü 1 milyondan fazla kez
    Voltaj DC12V / DC24V / AC110V / AC220V veya özelleştirilmiş

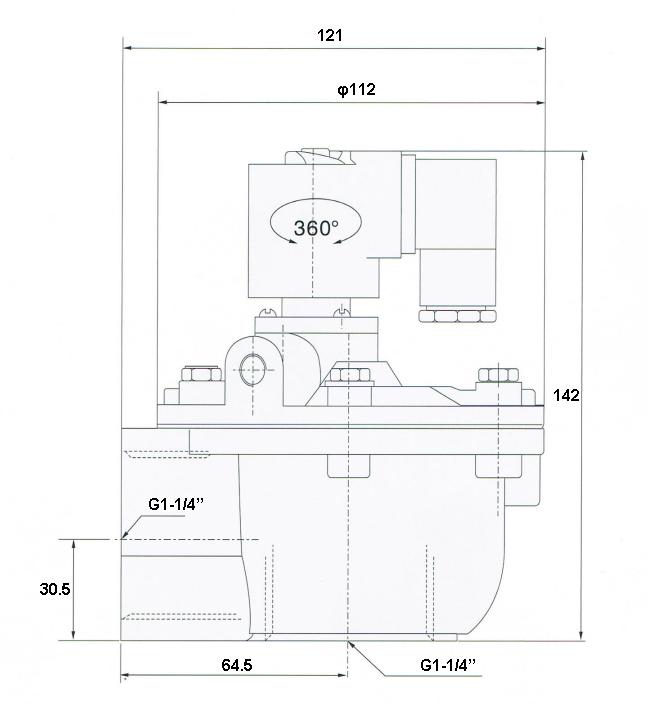

    DC24V CA35T Alüminyum Darbe Diyafram Valfinin Genel Boyutu:

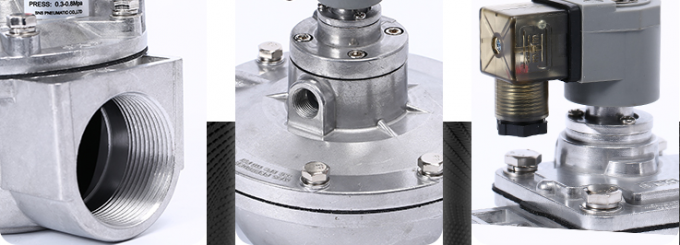

    AC220V CA35T toz toplayıcı darbe selenoid valflerinin ürün detayları:

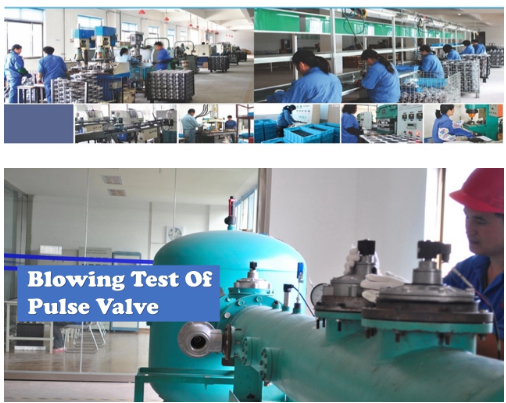

    CA35 CA35T elektromanyetik pnömatik darbe valflerinin üretimi ve testi:


    CA35T dik açı darbe vanası ve CA25MM gömülü darbe vanası karşılaştırması:
    İki tip elektromanyetik darbe valfi, dik açılı darbe valfi ve batık darbe valfi arasındaki en büyük fark, yapının farklı olmasıdır. Kullanımdaki fark, dik açılı nabız valfinin yüksek basınçlı hava yastığı nabız torbası filtresi için kullanılmasıdır ve batık nabız valfı çoğunlukla Düşük basınçlı uzun torba nabız tozu toplayıcı için kullanılır.

    Suya batırılmış nabız valfinin çalışma prensibi: diyafram, elektromanyetik nabız valfini iki ön ve arka hava odasına böler. Basınçlı hava açıldığında, basınçlı hava arka hava odasına delikten girer ve ardından hava odasının basıncı, diyafram tertibatı olacaktır. Valf çıkışına yakın olan elektromanyetik darbe valfi "kapalı" durumdadır. Darbe üfleme denetleyicisinin elektrik sinyali, elektromanyetik darbe valfının armatürünün geriye doğru hareket etmesini sağlar. Valf sonra, hava haznesinin havalandırma deliği açılır, hava haznesi hızlı bir şekilde basınç kaybeder, diyafram düzeneği geriye doğru hareket eder, basınçlı hava valf çıkış portundan üflenir ve elektromanyetik darbe valfi "Açık" durumdadır. Darbe üfleme kontrol cihazının elektrik sinyali kaybolur, elektromanyetik darbe valfının armatürü sıfırlanır, arka hava odasının boşaltma deliği kapatılır ve arka hava odasının basıncı, diyafram düzeneğinin yakından tutturulması için yükseltilir. valfin çıkış portu ve elektromanyetik darbe valfi "kapalı" durumdadır. CA-25MM elektromanyetik darbe valfi, batık bir darbe valfidir. Hava deposunun ve toz alma üfleme borusunun montajı ve bağlantısı için uygundur. Hava akımı engellenmez ve gereksinimleri karşılayan darbeli temiz hava akışını sağlayabilir.

    Dik açılı darbe valfi çalışma prensibi: CA-25T elektromanyetik darbe valfi, giriş ile çıkış arasında 90 ° açılı, dik açılı bir valftir. Hava yastığı ve toz toplayıcı üfleme borusunun montajı ve bağlantısı için uygundur. Hava akışı düzgündür ve gerekli temiz gaz darbesini sağlayabilir. Diyafram, elektromanyetik darbe valfini iki ön ve arka hava odasına böler. Basınçlı hava açıldığında, basınçlı hava arka hava odasına gaz kelebeği deliğinden girer. Bu sırada, hava haznesi basıncı, diyafram donanımını valfin çıkış portuna kapatır. Elektromanyetik darbe valfi "kapalı" durumdadır. Darbe üfleme denetleyicisinin elektrik sinyali, elektromanyetik darbe valfının armatürünün geriye doğru hareket etmesini sağlar. Valf sonra, hava haznesinin havalandırma deliği açılır, hava haznesi hızlı bir şekilde basınç kaybeder, diyafram düzeneği geriye doğru hareket eder, basınçlı hava valf çıkış portundan üflenir ve elektromanyetik darbe valfi "Açık" durumdadır. Darbe üfleme kontrol cihazının elektrik sinyali kaybolur, elektromanyetik darbe valfının armatürü sıfırlanır, arka hava odasının boşaltma deliği kapatılır ve arka hava odasının basıncı, diyafram düzeneğinin yakından tutturulması için yükseltilir. valfin çıkış portu ve elektromanyetik darbe valfi "kapalı" durumdadır.
